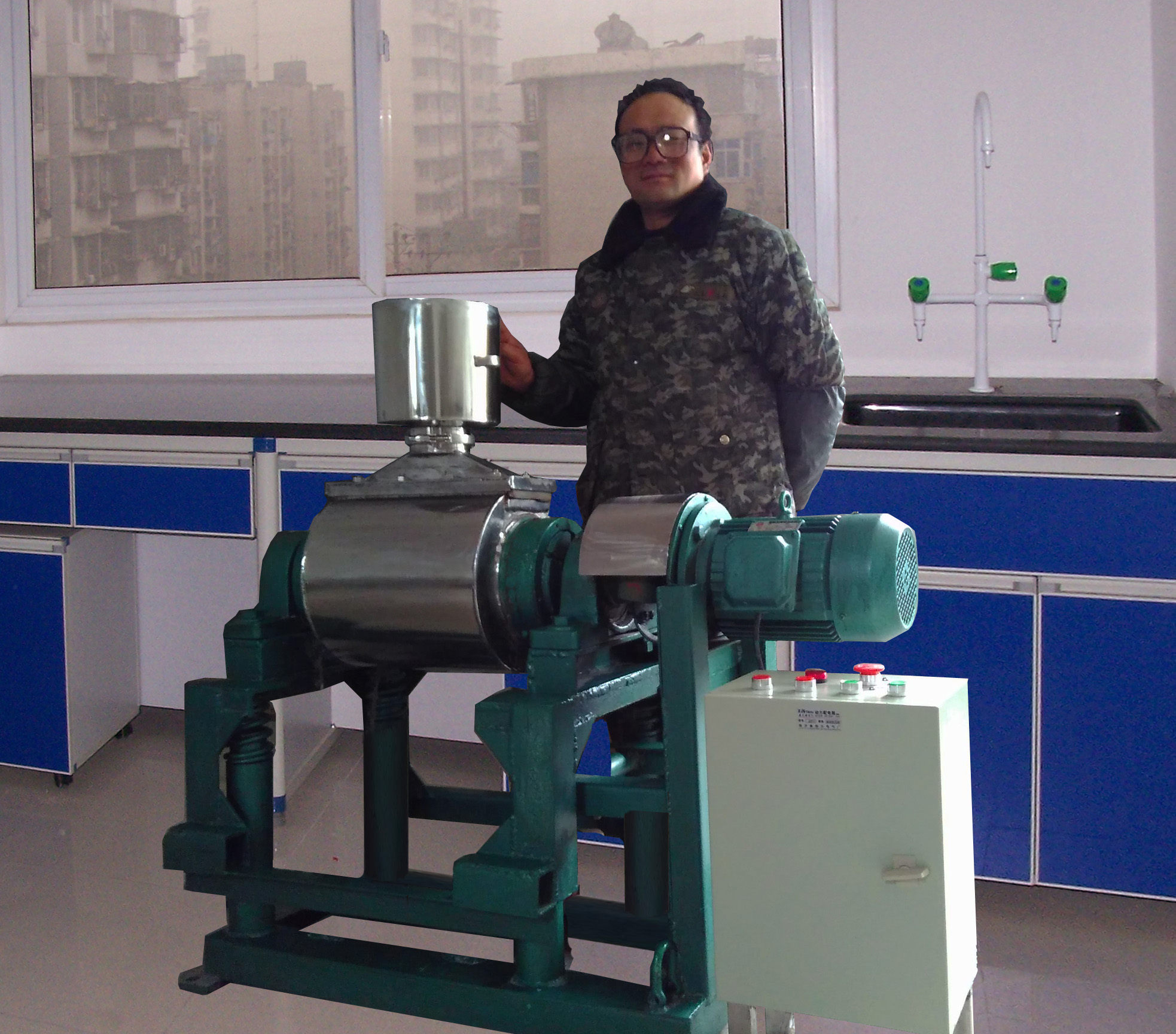

小型超微粉碎振动磨机
由高校教授研制的“小型超微粉碎振动磨机”,主要用于非金属矿物、金属氧化物、中药细胞破壁、化工与建材原料的超细粉碎的高校实验教学、科研院所的科研和相关企业产品开发的中小试生产。
一、工作原理
在激振器的作用下磨筒振动而使磨筒内的磨介和待粉磨物料,产生复杂的运动进而产生碰撞、冲击、剪切、摩擦、弯折等多种相互作用,使物料在短时间内得到粉碎,并达到理想的粉碎效果。
二、设备结构
主要有磨筒、磨介、激振器、弹性支撑、底座等组成。磨筒为双层结构,夹套内可通冷却介质或加热介质。
磨介可根据所磨粉的原料选择金属磨介或非金属磨介,金属磨介有不锈钢球、不锈钢棒等,非金属磨介有硅胶球、刚玉等。当所需磨粉的原料对铁元素敏感时,可选择非金属磨介。
三、设备特点
★超微粉碎:矿物超微粉碎平均粒径可达到亚微米级、 纳米级;中药材等植物细胞破壁粉碎,平均粒径可达微米级。
★大产量高效率:是效率最高的微粉设备之一,产量能耗比大;从容量上增加磨筒的体积,从结构上可单筒、双筒、三筒。
★适应性强:微粉物质范围广;产量可几公斤到几百公斤,连续生产或批次生产,干法生产或湿法生产;冷却生产或加热生产。
★全封闭操作:减少微粉原料的损失,洁净环境。
★适配磨介:根据微粉物料的要求,可选择金属或磨介和不同材质的磨筒或衬板,保证微粉物料的纯净。
★工作电压可选:根据用户要求,三相380V、单项220V工作电压任选。
★操作简单,维修方便,故障率低。
四、适用范围
制药、食品、矿山、建材、耐火材料、磨料、玻璃、陶瓷、化工染料等行业的磨粉和超微粉碎。
五、技术参数
型号 |
磨筒容积(L) |
激振力(KN) |
激振功率(kw) |
振频(r/min) |
进料粒度(mm) |
出料粒度(μm) |
振幅 |
ZM-5 |
5 |
6 |
0.75 |
1400 |
≤5 |
≤10 |
0-10 |
ZM-8 |
8 |
6 |
1.1 |
1400 |
≤5 |
0-10 |
|
ZM10 |
10 |
7 |
1.1 |
1400 |
≤5 |
0-10 |
|
ZM15 |
15 |
7 |
1.5 |
1400 |
≤5 |
0-10 |
|
ZM20 |
20 |
7 |
2.2 |
1400 |
≤5 |
0-10 |
|
ZM25 |
25 |
8 |
3 |
980 |
≤5 |
0-10 |
|
ZM30 |
30 |
8 |
4 |
980 |
≤5 |
0-10 |
|
ZM35 |
35 |
9 |
4 |
980 |
≤8 |
0-10 |
|
ZM40 |
40 |
9 |
5.5 |
980 |
≤8 |
0-10 |
|
ZM45 |
45 |
10 |
5.5 |
980 |
≤8 |
0-10 |
|
ZM50 |
50 |
10 |
7 |
980 |
≤10 |
0-10 |
