小型挥发油提取系统
泰安市阳光亮化工程有限公司生产的“小型挥发油提取系统”是教师的科研设备,是中药学、中药制药技术、药物制剂等专业的实验教学设备,也是科研院所、中药生产企业产品开发的小中试生产设备。
一、工作原理
中药材含有一定量的挥发油,在中药提取过程中,挥发油气体与水蒸气一起上升,进入冷凝器中,挥发油气体与水蒸气混合物被冷凝为液体,进入油水分离器中,由于密度不同,从而实现油水的分离。
二、技术参数(其他规格根据用户要求订做)
规格 |
提取器(L) |
功率)(KW) |
加热方式 |
加热 |
加热 |
冷凝器 |
温度控制精度(℃) |
安装形式 |
||||
管束直径(mm) |
管束数量 |
壳程(mm) |
管程(mm) |
出口温度(℃) |
||||||||
HTQ-500 |
500 |
25 |
夹层电 |
油 |
6 |
19 |
40 |
750 |
690 |
<60 |
±1 |
无基础 |
HTQ-200 |
200 |
15 |
夹层电 |
油 |
5 |
19 |
26 |
750 |
690 |
<60 |
±1 |
无基础 |
HTQ-150 |
150 |
12 |
夹层电 |
油 |
4 |
19 |
20 |
750 |
690 |
<60 |
±1 |
无基础 |
HTQ-100 |
100 |
9 |
夹层电 |
油 |
3 |
19 |
12 |
750 |
690 |
<60 |
±1 |
无基础 |
HTQ-90 |
90 |
9 |
夹层电 |
油 |
3 |
19 |
12 |
750 |
690 |
<60 |
±1 |
无基础 |
HTQ-80 |
80 |
9 |
夹层电 |
油 |
3 |
19 |
12 |
750 |
690 |
<60 |
±1 |
无基础 |
HTQ-70 |
70 |
8 |
夹层电 |
油 |
3 |
19 |
12 |
750 |
690 |
<60 |
±1 |
无基础 |
HTQ-60 |
60 |
8 |
夹层电 |
油 |
3 |
19 |
12 |
750 |
690 |
<60 |
±1 |
无基础 |
HTQ-50 |
50 |
8 |
夹层电 |
油 |
3 |
19 |
12 |
750 |
690 |
<60 |
±1 |
无基础 |
HTQ-40 |
40 |
6 |
夹层电 |
油 |
2 |
19 |
12 |
750 |
690 |
<60 |
±1 |
无基础 |
HTQ-30 |
30 |
6 |
夹层电 |
油 |
2 |
19 |
10 |
750 |
690 |
<60 |
±1 |
无基础 |
HTQ-20 |
20 |
3 |
夹层电 |
油 |
1 |
19 |
10 |
750 |
690 |
<60 |
±1 |
无基础 |
HTQ-10 |
10 |
3 |
夹层电 |
油 |
1 |
19 |
10 |
750 |
690 |
<60 |
±1 |
无基础 |
三、成套设备
提取器、冷凝器、分离器、分离器支架、自动控制柜。
四、主要功能
1、温度自动控制,温度自动测量,数字显示。
2、压力过载保护。
3、HTQ-30以上2、3级加热,加热速度可以选择。
4、可实行恒温操作。
5、在提取器中进行提取。
6、在冷凝器中进行冷凝。在油水分离器中进行油水。
五、主要特点
1、提取和浓缩在密闭状态下进行,符合制药业的卫生要求,又达到了降低成本提高效益的目的。
2、采用电加热,不需外加如蒸汽发生器等供热设备,。
3、占地面积小,无基础安装。
4、既可用于科研、实验教学,又可进行中小试生产。
六、工作环境条件
具有220V、3-25KW电源,自来水,3-5m2场地。

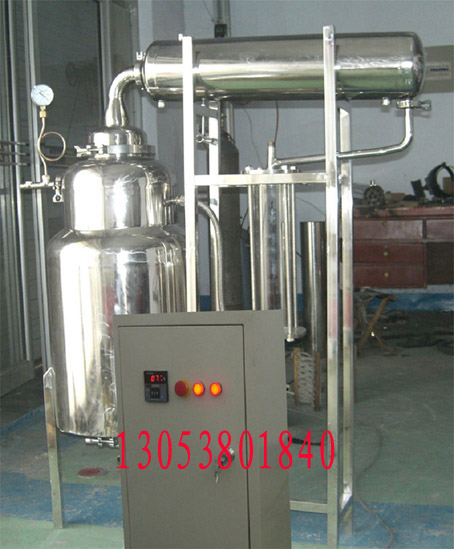

七、产品实物照
见彩图
八、使用范围
高校实验室、科研院所、制药厂等单位的中药提取、浓缩,溶剂的回收等科研、实验和中小试生产。
特别提醒:1.其他型号订做。2.用户自备导热油,若用蒸汽加热需订货时说明
